2色成形の剥離について
2色成形の剥離について解説します。ここでは剥離とはどのような症状であるかをご案内するとともにその発生原因（金型、樹脂・材料、成形条件、製品形状）と対策（材料面での対策、成形条件の改善、金型・製品設計の改善、工程・設備面での改善）をご紹介します。あわせて2色成形で硬質と軟質（エラストマー）を一体化させる際に剥離を防ぐポイントを解説します。
目次
2色成形の剥離とは
2色成形の剥離とはどのような症状であるかをご説明します。2色成形では、最初に成形した1次材の上に、別の樹脂や色の2次材を射出して一体化します。しかし、接着不足や界面状態の悪化が起こると、両者が十分に密着せず、剥離が発生します。主な症状としては、界面の浮きやめくれがあります。浮きやめくれは製品の端部やコーナー部から、2次材が浮き上がる状態です。軽度では隙間が見える程度ですが、重度になると手で簡単にはがれてしまいます。使用中に層間が分離するのも剥離の典型的な症状です。出荷時には問題がなくても、使用時の荷重・衝撃・温度変化によって徐々に界面が分離するケースがあります。特に、ボタン部やグリップ部、ヒンジ周辺、可動部など、応力が集中する部分で発生しやすくなります。さらに曲げると割れる、裂けるといった症状も発生します。柔軟材をオーバーモールドした製品では、曲げや圧縮を加えると界面から裂けることがあります。例えば、TPEグリップや防水パッキン、ソフトタッチ部品などで発生しやすい症状です。白化やクラックが見えるのも剥離の症状です。界面に微小な隙間ができると、光の乱反射によって白っぽく見えることがあります。さらに進行すると、クラックや線状の割れ、ウェルド状の筋として外観不良になる場合があります。剥離による悪影響は多岐にわたります。剥離は単なる外観不良ではなく、製品性能や信頼性に大きな悪影響を与えます。もっとも大きな悪影響は、外観品質の低下です。2色成形は意匠性向上を目的に使われることが多いため、剥離による段差や浮きは製品価値や機能性を大きく低下させます。
2色成形で剥離が発生する原因
2色成形の剥離とはどのような症状であるかをご案内します。2色成形で剥離が発生する原因はさまざまですが、ここでは金型、樹脂・材料、成形条件、製品形状のそれぞれの観点から発生原因をご説明します。
金型
2色成形で剥離が発生する原因のひとつに金型があります。金型に起因する原因はさまざまですが、ここでは密着面形状が不適切、金型温度の不均一、ゲート位置・樹脂流動の問題、アンダーカット・アンカー構造不足、位置決め精度のズレ、離型設計の問題のそれぞれの観点から剥離の発生原因を解説します。
密着面形状が不適切
2色成形の剥離は、1次材と2次材が十分に接着できないことで発生しますが、その原因のひとつが密着面形状が不適切であることです。2色成形では、1次材の表面に2次材を射出して一体化させます。このとき、両者が接触する界面の形状が適切でないと、樹脂同士が十分に密着できず、剥離が発生しやすくなります。例えば、密着面形状が不適切で接触面積が小さい場合、2次材が1次材へ食い込みにくくなります。すると界面で十分なアンカー効果や密着力が得られず、わずかな力でもはがれやすくなります。また、平坦すぎる形状も問題になります。単純な平面同士では機械的な保持力が弱く、材料同士の接着力だけに依存するため、温度変化や外力によって界面が分離しやすくなります。さらに、密着面形状が不適切だと、2次材の充填不良やエア溜まりが発生しやすくなります。特に、深い溝、急激な段差、狭いリブ周辺、複雑なコーナー形状などでは、樹脂が均一に流れず、界面に空気や未充填部が残ることがあります。このような部分では局部的に接着不足となり、使用中に剥離が進行しやすくなります。
金型温度の不均一
2色成形の剥離は、金型温度の不均一も発生原因となります。2色成形では、1次材を成形した後、その表面が適度に溶融・軟化した状態で2次材を射出することで、界面を強固に接着させています。しかし、金型温度の不均一が発生すると、製品部位によって冷却状態が変わり、界面の接着性に大きな差が生じます。例えば、金型の一部だけ温度が低い場合、その部分では1次材の表面が過度に冷却されます。すると2次材を射出しても界面が十分に溶着せず、樹脂同士がなじみにくくなります。その結果、接着不足、界面の浮き、局部的な剥離などが発生しやすくなります。逆に、一部だけ温度が高すぎる場合も問題になります。高温部では樹脂の収縮量が増減しやすく、冷却後に界面へ大きな残留応力が発生することがあります。この応力によって、白化、クラック、層間分離が起こり、最終的に剥離へ進行する場合があります。また、金型温度の不均一は樹脂流動にも悪影響を与えます。温度が低い部分では樹脂の流動性が低下し、充填不足、エア溜まり、ウェルドラインが発生しやすくなります。特に2次材が細いリブや端部へ流れ込む構造では、低温部で樹脂が早期に固化し、界面の密着不足を招きやすくなります。
ゲート位置・樹脂流動の問題
2色成形の剥離の発生にはゲート位置・樹脂流動も深く関係しています。2色成形では、2次材が1次材表面へ均一に流れ込み、適切な圧力と温度を維持した状態で界面を溶着させる必要があります。しかし、ゲート位置・樹脂流動の問題があると、樹脂の流れ方が不均一になり、界面接着が不十分となって剥離が発生しやすくなります。例えば、ゲート位置が不適切な場合、2次材が製品全体へ均一に流れにくくなります。ゲートから遠い部分では樹脂温度や圧力が低下しやすく、1次材表面との溶着力が弱くなります。その結果、端部の浮き、部分剥離、密着不足などが発生しやすくなります。また、ゲート位置・樹脂流動の問題によって、樹脂の合流部にウェルドラインが形成されることもあります。ウェルドライン部では樹脂同士の融合が弱くなるため、界面接着力も低下しやすくなります。特に、長尺形状、リブ周辺、複雑形状、薄肉部では流動バランスが崩れやすく、剥離の起点になりやすくなります。さらに、樹脂流動が悪いと、2次材が1次材表面へ十分に押し付けられません。すると界面に空気が残り、エア溜まり、ガス噛み、未密着部が発生します。このような部分では局部的に接着不足となり、使用中に剥離が進行する原因になります。
アンダーカット・アンカー構造不足
2色成形の剥離の原因のひとつがアンダーカット・アンカー構造不足です。2色成形では、樹脂同士の接着力だけでなく、形状による機械的な保持力も非常に重要です。特に異材質同士の組み合わせでは、化学的な密着力だけでは十分な接合強度が得られない場合が多く、アンダーカットやアンカー構造によって2次材を物理的に保持する必要があります。しかし、アンダーカット・アンカー構造不足の状態では、2次材を引っ掛けて保持する力が弱くなり、外力や収縮応力によって界面がはがれやすくなります。例えば、1次材表面が単純な平面形状だけの場合、2次材は接着力のみに依存して固定されます。この状態では、曲げ、引張、ねじれ、衝撃などの力が加わると、界面へ直接応力が集中し、剥離しやすくなります。一方、適切なアンダーカットやアンカー構造があると、2次材が1次材へ食い込むように固定されるため、機械的結合力が高まります。しかし、アンダーカット・アンカー構造不足では、この保持効果が得られず、端部のめくれ、コーナー部の浮き、使用中の層間分離などが発生しやすくなります。また、柔軟材を使用する2色成形では特に注意が必要です。TPEやTPUなどの軟質材は変形しやすいため、アンカー構造が不足していると、繰り返し荷重によって徐々に界面がずれ、剥離へ進行することがあります。
位置決め精度のズレ
2色成形の剥離は、界面の接着力が低下することで発生します。その発生原因には位置決め精度が関係しています。2色成形では、1次材を成形した後、製品を回転・移動・型内反転などによって2次側キャビティへ正確に配置し、その上から2次材を射出します。このとき、位置決め精度のズレが発生すると、1次材と2次材の密着位置がずれ、正常な接合ができなくなります。例えば、1次材が本来の位置からわずかにずれているだけでも、2次材との接触面積が減少することがあります。すると界面で十分な溶着やアンカー効果が得られず、密着不足、部分剥離、端部の浮きなどが発生しやすくなります。特に、微細形状、狭ピッチ部、薄肉部、シール形状では、わずかな位置決め精度のズレでも接着品質へ大きな影響を与えます。また、位置決め精度のズレによって2次材の肉厚が不均一になることも問題です。ある部分では2次材が過度に薄くなり、別の部分では厚くなるため、冷却収縮の差が発生します。その結果、残留応力、白化、クラック、層間分離などが発生し、剥離へ進行しやすくなります。さらに、位置ズレがあると2次材の樹脂流動も乱れます。本来均一に流れるはずの樹脂が偏流し、エア溜まり、ウェルドライン、未充填部が発生しやすくなります。これらの部分では界面接着力が弱くなるため、使用中に剥離しやすくなります。また、位置決め精度のズレは機械的保持構造にも悪影響を与えます。例えば、アンダーカットやアンカー構造へ2次材が正しく入り込まない場合、本来得られるはずの機械的固定力が低下します。すると、引張荷重、曲げ応力、振動などによって界面が徐々にはがれやすくなります。位置決め精度のズレが発生する主な原因には、回転盤の停止精度不良、金型の芯ズレ、可動側のガタ、ロボット搬送誤差、型締め時の位置ズレ、摩耗による位置精度低下などがあります。
離型設計の問題
2色成形の剥離の発生原因のひとつが離型設計の問題です。2色成形では、1次材を成形した後、その製品を金型内で移動・回転・反転させながら2次成形を行います。この工程では、1次材が変形や損傷を受けずに安定して離型・保持される必要があります。しかし、離型設計の問題があると、1次材に無理な力が加わり、界面接着不良や位置ズレが発生し、最終的に剥離につながります。例えば、抜き勾配が不足している場合、成形品が金型に強く張り付きます。その状態で無理に離型すると、1次材表面が引っ張られたり変形したりして、2次材との密着面が乱れます。すると、接触不良、密着不足、局部的な剥離などが発生しやすくなります。また、離型設計の問題によって、離型時に1次材表面へ傷や微細な変形が生じることもあります。特に、光沢面、シール面、薄肉部、微細形状では影響が大きく、表面状態の悪化によって2次材との溶着力が低下します。
樹脂・材料
2色成形で剝離が発生する原因には樹脂・材料が関係しています。ここでは樹脂・材料同士の相性、樹脂温度不足による融着不良、樹脂収縮率の違い、吸湿・乾燥不足、材料表面の汚染・異物混入のそれぞれの観点から剝離の発生原因をご説明します。
樹脂・材料同士の相性
2色成形の剥離は、1次材と2次材が十分に接着できないことで発生しますが、その中でも非常に重要な原因が樹脂・材料同士の相性です。2色成形では、異なる樹脂を一体化させるため、材料同士が互いになじみやすく、界面で十分に溶着できる組み合わせであることが重要になります。しかし、樹脂・材料同士の相性が悪い場合、界面で分子レベルの結合が起こりにくくなり、剥離が発生しやすくなります。
樹脂温度不足による融着不良
2色成形の剥離の発生原因のひとつが樹脂温度不足による融着不良です。2色成形では、2次材を射出する際に、1次材表面と2次材が互いに溶け合うことで界面が形成されます。この融着が十分に行われることで、高い接着力を持つ一体構造になります。しかし、樹脂温度不足による融着不良が起こると、界面で樹脂同士が十分に溶け合わず、接着力が大きく低下して剥離が発生しやすくなります。
樹脂収縮率の違い
2色成形の剥離の発生には樹脂収縮率の違いが大きく影響しています。2色成形では、異なる種類の樹脂を一体化して成形します。しかし、樹脂ごとに冷却時の収縮量は異なります。この樹脂収縮率の違いが大きいと、冷却固化の過程で1次材と2次材が異なる量だけ縮もうとするため、界面に大きな引張応力やせん断応力が発生します。
吸湿・乾燥不足
2色成形の剥離は、材料の吸湿・乾燥不足によっても発生します。2色成形で使用される樹脂の中には、水分を吸収しやすい材料があります。特に、PA（ナイロン）、PC（ポリカーボネート）、PBT、PET、TPUなどの吸湿性樹脂は、成形前の乾燥管理が非常に重要です。しかし、吸湿・乾燥不足の状態で成形を行うと、樹脂内部に残った水分が加熱時に蒸発し、界面接着に悪影響を与えます。
材料表面の汚染・異物混入
2色成形の剥離の発生原因のひとつが材料表面の汚染・異物混入です。2色成形では、1次材の表面へ2次材を射出し、界面を溶着させて一体化します。このとき、1次材表面が清浄な状態であることが非常に重要です。しかし、材料表面の汚染・異物混入があると、樹脂同士が直接接触できなくなり、正常な融着や接着が阻害されます。
成形条件
2色成形で剥離が発生する原因のひとつに成形条件があります。ここでは成形条件の中から射出速度不足、保圧付属、成形サイクルの問題、背圧・可塑化条件の不適切のそれぞれの観点から剝離の発生原因を解説します。
射出速度不足
2色成形の剥離の発生原因のひとつが、射出速度不足です。2色成形では、2次材を適切な速度で射出し、1次材表面へ高い圧力と熱エネルギーを与えることで、界面を溶着させています。しかし、射出速度不足になると、樹脂がゆっくり流れることで温度低下や圧力不足が発生し、界面接着力が低下して剥離しやすくなります。例えば、射出速度不足の状態では、2次材が金型内を流れる間に熱が奪われやすくなります。すると、1次材表面へ到達した時点で樹脂温度が低下し、界面が十分に再溶融しなくなります。その結果、融着不良、密着不足、界面の浮きなどが発生しやすくなります。
保圧不足
2色成形の剥離の発生原因のひとつが保圧不足です。2色成形では、2次材を充填した後に適切な保圧をかけることで、樹脂を界面へしっかり押し付け、収縮を補償しながら密着状態を維持しています。しかし、保圧不足になると界面へ十分な圧力が加わらず、接着力が低下して剥離が発生しやすくなります。例えば、保圧不足の状態では、冷却時に発生する樹脂収縮を十分に補えません。すると界面に隙間が生じ、浮き、密着不足、部分剥離などが発生しやすくなります。特に2色成形では、1次材と2次材の収縮率が異なることが多いため、保圧による収縮補正が非常に重要になります。
成形サイクルの問題
2色成形の剥離は成形サイクルが関係します。2色成形では、1次材を成形した後、適切なタイミングで2次材を射出することで、界面を溶着させて一体化しています。しかし、成形サイクルの問題があると、1次材の温度状態や樹脂流動条件が不安定になり、界面接着力が低下して剥離が発生しやすくなります。例えば、成形サイクルが長すぎる場合、1次材が過度に冷却されます。すると1次材表面が硬化してしまい、2次材を射出しても界面が十分に再溶融しません。その結果、融着不良、密着不足、界面の浮きなどが発生しやすくなります。特に、薄肉部、小型製品、接触面積が小さい形状では冷却速度が速いため、サイクル遅延による影響を受けやすくなります。逆に、成形サイクルが短すぎる場合も問題になります。冷却不足のまま次工程へ移行すると、1次材が十分に固化しておらず、変形や位置ズレが発生しやすくなります。その結果、界面ギャップ、肉厚不均一、局部接着不良などが発生し、剥離の原因になります。
背圧・可塑化条件の不適切
2色成形では、樹脂を均一に溶融・混練し、安定した温度と流動性を持った状態で射出することが重要です。その品質を大きく左右するのが、背圧や可塑化条件です。しかし、背圧・可塑化条件が不適切な場合、樹脂の溶融状態や温度分布が不安定になり、界面接着力が低下して剥離が発生しやすくなります。例えば、背圧が低すぎる場合、樹脂の混練不足が起こります。樹脂が均一に溶け切らず、未溶融粒や温度ムラが残ることで、2次材が1次材表面へ十分になじまなくなります。その結果、融着不良、密着不足、界面の浮きなどが発生しやすくなります。また、混練不足によって樹脂温度も不均一になります。温度の低い部分では流動性が低下し、充填不足、ウェルドライン、流動末端での接着不良が発生しやすくなります。逆に、背圧が高すぎる場合も問題になります。過度なせん断熱によって樹脂が劣化し、分子量低下、ガス発生、焼けなどが起こることがあります。この劣化した樹脂は界面強度が低下するため、使用中に剥離しやすくなります。
製品形状
2色成形の剥離は製品形状によっても発生します。ここでは接合面積が小さい製品形状、複雑形状による流動不良、肉厚差による収縮差、角部・コーナー部への応力集中、アンダーカット・保持構造不足、離型しにくい製品形状のそれぞれの観点から発生原因を解説します。
接合面積が小さい製品形状
2色成形の剥離は接合面積が小さい製品形状の場合、発生しやすくなります。2色成形では、1次材と2次材が接触する界面で融着・密着することで一体化しています。そのため、十分な接合面積を確保することが、強固な接着力を得るうえで非常に重要になります。しかし、接合面積が小さい製品形状の場合、樹脂同士が接触する範囲が限られるため、界面全体で保持できる力が小さくなり、剥離が発生しやすくなります。
複雑形状による流動不良
2色成形の剥離は複雑形状による流動不良によって起きやすくなります。2色成形では、2次材が1次材表面へ均一に流れ込み、適切な温度・圧力を維持した状態で界面を形成する必要があります。しかし、製品形状が複雑になると樹脂流動が不安定になり、界面接着力が低下して剥離が発生しやすくなります。
肉厚差による収縮差
2色成形の剥離は、1次材と2次材の界面に大きな応力が発生することで起こりますが、その代表的な原因のひとつが肉厚差による収縮差です。2色成形では、製品内部で樹脂が冷却・固化する際に収縮が発生します。しかし、製品の肉厚が部位ごとに大きく異なると、冷却速度や収縮量に差が生じます。この肉厚差による収縮差が大きいと、1次材と2次材の界面へ不均一な応力が加わり、剥離が発生しやすくなります。
角部・コーナー部への応力集中
2色成形の剥離は、1次材と2次材の界面へ局部的に大きな力が加わることで発生しますが、その原因のひとつが角部・コーナー部への応力集中です。2色成形では、異なる樹脂を一体化しているため、冷却収縮や外力によって界面へさまざまな応力が発生します。特に、製品形状の角部やコーナー部では応力が集中しやすく、剥離の起点になりやすくなります。
アンダーカット・保持構造不足
2色成形の剥離は、1次材と2次材が十分に固定・接着されないことで発生しますが、その発生原因がアンダーカット・保持構造不足です。2色成形では、1次材と2次材を単に接着させるだけでなく、形状によって機械的に保持することが重要になります。特に異材質同士を組み合わせる場合は、樹脂同士の化学的接着力だけでは十分な強度が得られないことも多く、アンダーカットや保持構造による補強が必要になります。しかし、アンダーカット・保持構造不足の状態では、2次材を物理的に固定する力が弱くなり、外力や収縮応力によって界面がはがれやすくなります。
離型しにくい製品形状
2色成形の剥離は、1次材と2次材が十分に接着・保持されないことで発生しますが、離型しにくい製品形状の場合、発生リスクが高まります。2色成形では、1次材を成形した後、製品を金型内で回転・移動・反転させて2次成形を行います。そのため、1次材が安定して離型できることが非常に重要です。しかし、離型しにくい製品形状の場合、離型時に製品へ無理な力が加わり、界面の密着状態が乱れることで剥離が発生しやすくなります。
2色成形で剥離を防ぐための対策
2色成形で剥離を防ぐための対策をご案内します。ここでは材料面、成形条件、金型・製品設計、工程・設備面のそれぞれの観点から対策をご紹介します。
材料面での対策
2色成形で剥離を防ぐには材料面での対策が不可欠です。樹脂同士の相性を確認する、接着グレード材料を使用する、樹脂収縮率の近い材料を選ぶ、吸湿管理・乾燥管理を徹底する、材料劣化を防ぐといった対策が求められます。
成形条件の改善
2色成形で剥離を防ぐには成形条件の改善が不可欠です。具体的には、樹脂温度の適正化、金型温度を安定化する、射出速度を適正化する、保圧条件を最適化する、背圧・可塑化条件を適正化する、成形サイクルを安定化する、エア対策を行うなどの取り組みが求められます。
金型・製品設計の改善
2色成形で剥離を防ぐための金型・製品設計対策としては、接合面積を十分に確保することが重要です。ほかにもアンダーカット・アンカー構造を設ける、急激な肉厚変化を避ける、コーナー部へRを設ける、流動性を考慮したゲート設計を行う、エア抜き設計を強化する、冷却バランスを最適化する、離型しやすい形状にするなどの対策が不可欠です。
工程・設備面での改善
2色成形で剥離を防ぐには工程・設備面の対策が不可欠です。位置決め精度を安定化する、成形サイクルを安定化する、金型温調設備を安定管理する、樹脂供給・搬送設備を清潔に保つ、射出ユニットを安定化するなど各種の改善が求められます。

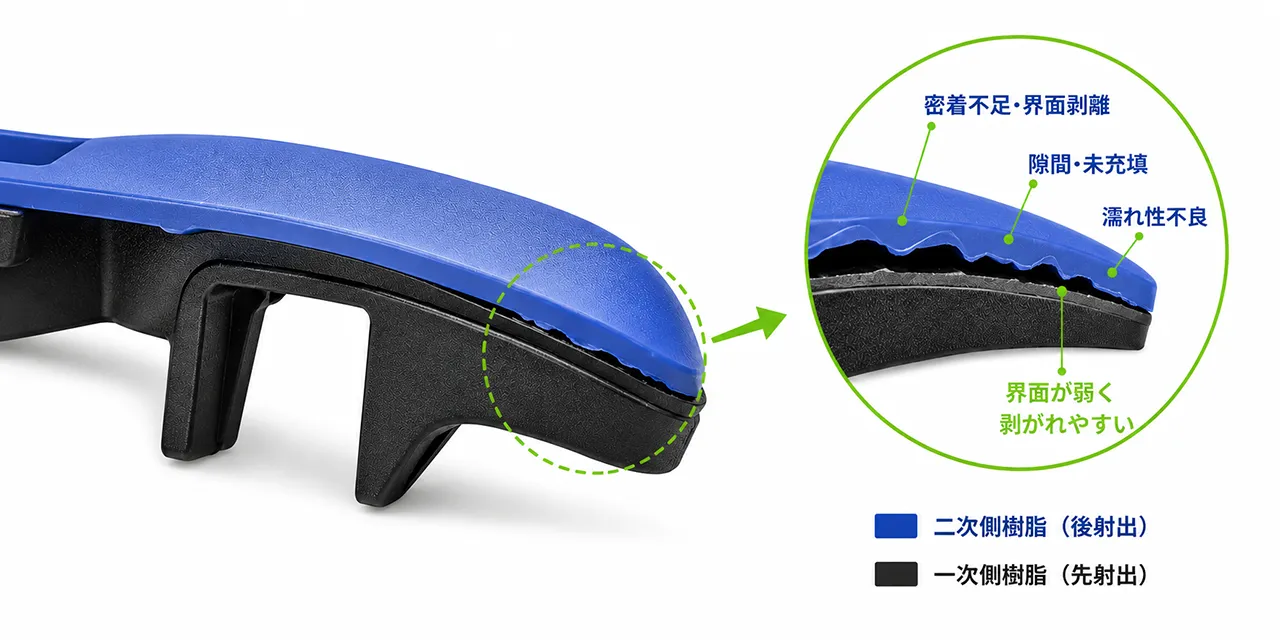

2色成形で硬質と軟質（エラストマー）を一体化させる際に剥離を防ぐポイント
2色成形で硬質と軟質（エラストマー）を一体化させる際に剥離を防ぐポイントのひとつに硬質材と軟質材の相性を確認することがあります。最も重要なのが、材料同士の接着相性です。軟質エラストマーは、すべての樹脂へ接着するわけではありません。例えば、TPE（tpe） はPPと相性が良い、PC系TPUは PCと相性が良い、ABS（abs）対応TPE（tpe）はABS（abs）へ接着しやすいなど、対応グレードがあります。ほかにも剥離を防ぐには、アンダーカット・アンカー構造を設ける、接合面積を十分に確保する、コーナー部へRを設ける、樹脂温度・金型温度を適正化する、射出速度・保圧条件を最適化するなど多角的な対策が重要です。
